電力測功器介紹：

測功機主要應用于動力機械及傳動機構等的帶載測試。傳統的測功機以電渦流或水渦流制動的方式，為動力機械測試提供負載。而電力測功機以工作在發電運行方式下的電動機作為負載。同時，通過采用矢量控制型的變頻器調節電機的扭矩，調節負載的大小。由于電動機長期處于發電運行方式，一般在變頻器驅動系統中都加上能量回饋裝置，將測試過程中產生的能量返回電網。為 返回電網電能的質量（低諧波，高功率因數），能量反饋裝置為PWM式整流器，亦稱有源前端，以下簡稱AFE （Active Front End）。

與傳統方式相比，電力測功機節能高效、結構簡單、控制容易、響應速度快。由于它具有0轉速開始就可加到滿載的特點,適用于電動機、變速箱等的試驗加載的目的。

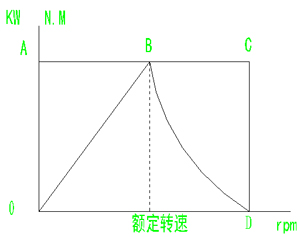

電力測功器的特性曲線如下：

其中ABD線為扭矩線,反映了電力測功器在轉速為O到額定轉速之間的扭矩是一直可以保持吸收狀態,過了額定轉速后,電力測功器開始恒功率工作狀態，其中OBC線為功率線范圍。

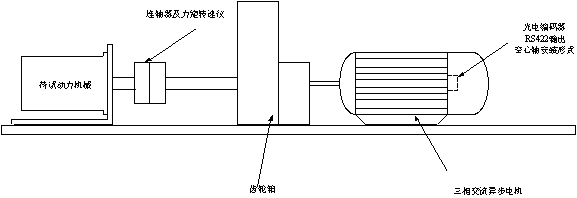

機械構成示意：

如輸入電力測功器的原動力機的額定轉速較低，那就給制造用于發電的電動機制作帶來困難，所以，對于原動機速度較低的臺架，我們圖1的臺架形式。 與待測動力機械相連的電動機將工作于發電狀態，其扭矩對動力機械來說是阻力矩。因此可以作為動力機械測試的模擬負載。 由于各自設計的原因，被試動力機械的額定轉速可能與電動機的額定轉速有較大的差異，因此，在待試機械與電動機之間加齒輪箱，以匹配兩者的額定速度，使系統工作于 狀態。

電機非出軸端應加裝光電編碼器，其信號反饋給變頻器作為速度控制和矢量控制運算的速度參考信號，使變頻器能實現閉環運行。在閉環運行的模式下，變頻器可以控制電機在零速時輸出扭矩與額定速度時一樣。

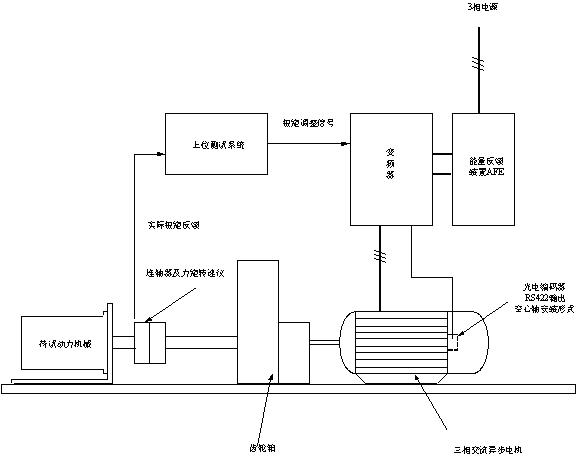

電氣系統結構：

電氣設備技能規格：

電動機

型號：

額定電壓：690V

額定功率：1000kW

額定電流：1070A

額定頻率：50Hz

額定轉速：

變頻器

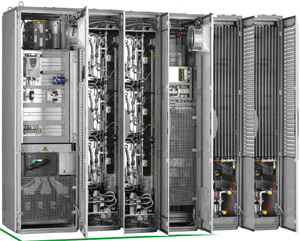

型號:ATV71EM12Y （柜式變頻器帶編碼器卡VW3A3E401）(如圖3)

輸出電壓：0～690V

輸出頻率：0～50Hz

額定輸出電流：1200A

過載能力：150％ 1min.

速度精度（閉環）：0.01%

力矩控制精度：5％

能量回饋單元（AFE）

型號：2*AFE 540

額定功率：528kW

額定電壓：690V

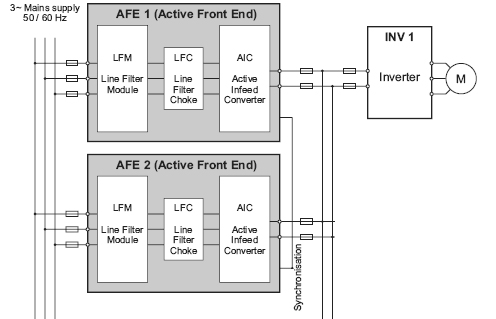

與變頻器連接方式：2:1(見圖4)

圖4

AFE和變頻器為施耐德提供包含變頻器和AFE及其他控制元件的整體機柜。

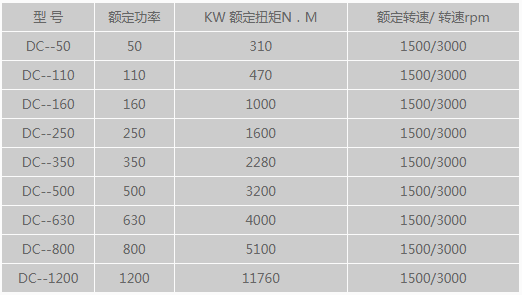

常規的電力測功器的選型和相關參數：

如果原動機的額定轉速過低，請與我公司聯系，我公司將根據實際情況，來為用戶選擇適合客戶使用的電力測功器。
